HDS-I Handheld DSO sa izolacijom kanala

Pročitajte vrednost jasno na suncu kroz pola refleksije LCD + 2 u 1 (DSO + Multimetar) + sa dobrim IZOLACIJOM između kanala + Auto-funkcija + FFT funkcija + 20 grupa automatskih opcija merenja + Bandwidth: 20MHz + USB prenos podataka podržan + Punjiva Li-Ion baterija + ...

Pošaljite upit

Chat Sada

Uvod u proizvod

HDS-I Ručni DSO sa izolacijom kanala

Čitajte vrednost jasno na suncu kroz pola odraz LCD + 2 u 1 (DSO + Multimetar)
+ sa dobrim IZOLACIJOM između kanala
+ Automatska funkcija
+ FFT funkcija
+ 20 automatskih automatskih mjernih opcija
+ Bandwidth: 20MHz
+ Podržan USB prenos podataka
+ Li-Ion baterija za punjenje
+ Multimetar novo podržan SCPI

Model br.	Kanal	Bandwidth	Sample Rate
HDS1022M-I	2 (izolacija kanala)	20MHz	100MS / s

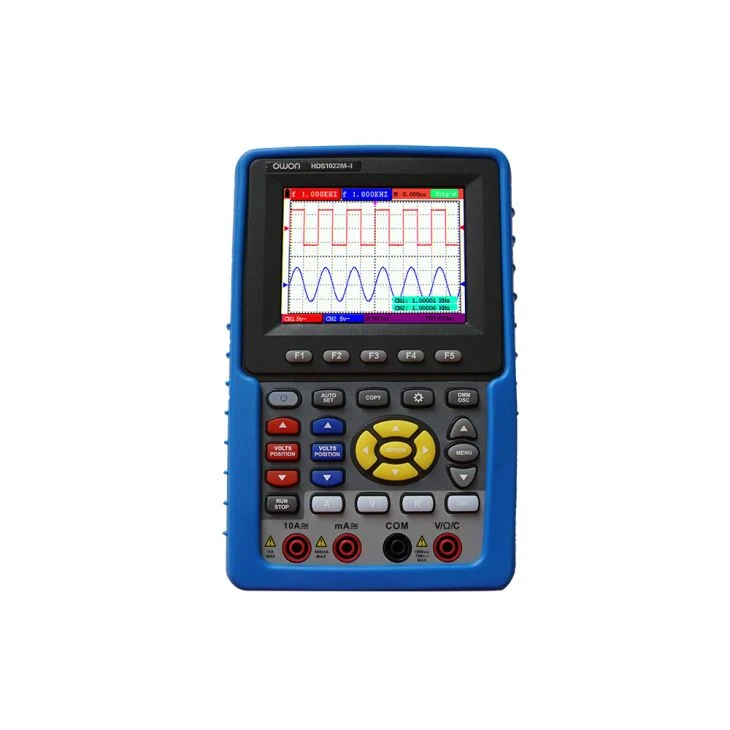

Prednji i bočni pogled

Čitajte vrednost jasno na suncu kroz LCD ekran od pola refleksije

1. 2-u-1 stanici

Osciloskop + 3 3/4 cifara multimetar + FFT spektralni analizator.

2. Automatska funkcija

Dok je u statusu automatske skale, osciloskop će se prebaciti na specifični način okidača, vertikalnu skalu i vremensku skalu u zavisnosti od tipa, amplitude i frekvencije ulaznog signala.

3. Podesiva osetljivost trigera

Dok je u statusu automatske skale, osciloskop će se prebaciti na specifični način okidača, vertikalnu skalu i vremensku skalu u zavisnosti od tipa, amplitude i frekvencije ulaznog signala.

4. Alternativna funkcija okidača

OWON HDS digitalna osciloskopa alternativni pokretni funkcijski program 2 istovremeni test signala, poboljšava radnu efikasnost.

Model		HDS1022M-I
Bandwidth		20MHz
Sample Rate		100MS / s
Dužina zapisa		6K bodova
Kanal		dvostruko, izolovano tlo 1000: 1
Ekran		3.7-inčni TFT LCD ekran u boji, 640 x 480 piksela
Horizontalna skala (s / div)		5ns / div - 100s / div, korak 1 - 2 - 5
Vertikalna osjetljivost		5mV / div - 5V / div (na ulazu)
Vertikalna rezolucija		8 bita
Trigger Mode		Auto, Normal i Single
Waveform Math		+, -, *, /, FFT, invert
Komunikacijski interfejs		USB host i USB uređaj
Baterija		ugrađena Li-Ion baterija, 7.4V / 3500mAh
Dimenzije (W / H / D)		113 x 180 x 40 mm
Težina		645.00g

Specifikacije multimetar
Puna čitanja	3 (3/4) cifre (max 4000 brojanja)	Dioda	0V - 1.5V
Ulazna impedansa	10 MΩ	Ispitivanje uključeno / isključeno	<50 (±="" 30)="">
voltaža	VDC: 400mV, 4V, 400V, 1000V: ± (1% ± 1 cifra); max ulaz: DC 1000V VAC: 4V, 40V, 400V: ± (1% ± 3 cifre), Frekvencija: 40Hz - 400Hz; max ulaz: AC 750V (virtuelna vrijednost)
Struja	DCA: 40mA, 400mA: ± (1,5% ± 1 cifra), 10A: ± (3% ± 3 cifre) ACA: 40mA: ± (1,5% ± 3 cifre); 400mA: ± (2 ± 1 cifra); 10A: ± (3% ± 3 cifre)
Impedansa	400Ω: ± (1% ± 3 cifre); 4KΩ / 40KΩ / 400 KΩ / 4MΩ: ± (1% ± 1 cifra); 40MΩ: ± (1,50% ± 3 cifre)
Kapacitet	51.2nF - 100uF: ± (3% ± 3 cifre)
