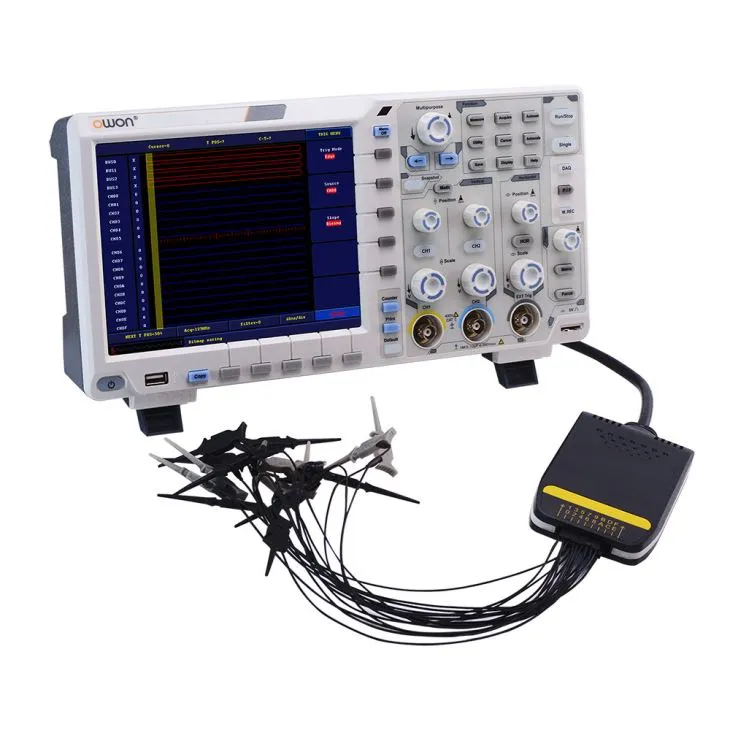

XDS serija 12-bitni digitalni osciloskop

XDS Series N-In-1 Digital Oscilloscope
XDS Series N-In-1 Digital Oscilloscope
XDS Series N-In-1 Digital Oscilloscope
XDS Series N-In-1 Digital Oscilloscope
XDS Series N-In-1 Digital Oscilloscope

XDS serija 12-bitni digitalni osciloskop

Super performanse + 8-bitni, 12-bitni ili 14-bitni ADC visoke rezolucije, vraćanje detaljnog talasa + 40M rekordne duljine i brzina osvežavanja 75,000 wfms / s + niska pozadinska buka, vertikalna osjetljivost u 1 mV / div - 10 V / div + multi-trigger i funkcija dekodiranja busa + SCPI i LabVIEW podržani Creative New Look + ultra tanak dizajn kućišta, manje prostora i integracija sa više interfejsa - USB host, USB uređaj, USB port za PictBridge, LAN , AUX i više + VGA port - bolje rešenje za video ekspanziju i demonstraciju demonstracija + 8-inčni 800 x 600 LCD ekran visoke rezolucije + opcionalni multi-touch ekran, korisničko iskustvo operacije n-u-1 funkcije kao data logger, i multimetar sa funkcijom snimanja podataka i proizvoljnim generatorom generičkih talasa od 25MHz / 50MHz dual-channel, dodatno, baterijski paket i podržani WiFi modul

Pošaljite upit

Chat Sada

Tehničke specifikacije

Uvod u proizvod

1. 12/14-bita ADC i izvorna lupa funkcija

XDS serija predstavlja 12/14 bita hardverski ADC, preciznost je 16/64 puta u odnosu na drugi osciloskop na tržištu. Opremajući sa OWON-ovom prvobitno povećavajućom funkcijom, može se primetiti nizak signal na 31.25μV / div.

12/14-bita ADC i originalna lupa funkcija

Model	XDS3062A	XDS3102A	XDS3202A	XDS3102	XDS3202E	XDS3202	XDS3302
Bandwidth	60MHz	100MHz	200MHz	100MHz	200MHz		300MHz
Sample Rate	1GS / s					2GS / s	2.5GS / s
Vertikalna rezolucija (A / D)	12 bita		14 bitova	8bits
Duljina zapisa	40M
Horizontalna skala (s / div)	2ns / div - 1000s / div, korak 1 - 2 - 5		1ns / div - 1000s / div, korak 1 - 2 - 5	2ns / div - 1000s / div, korak 1 - 2 - 5	1ns / div - 1000 s / div, korak 1 - 2 - 5
Kanal	2 + 1 (eksterno)
Ekran	8-inčni LCD u boji, 800 x 600 piksela
Trigger Type	Edge, Video, Puls, nagib, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 i CAN (opcionalno)
Bus dekodiranje	I2C, SPI, RS232 i CAN (opcionalno)
Komunikacijski interfejs	USB host, USB uređaj, USB port za PictBridge, Trig Out (P / F), LAN i VGA (opcionalno)
Napajanje	100V - 240V AC, 50 / 60Hz, CAT II
Potrošnja energije	<>
Osigurač	2A, T klasa, 250V
Baterija (opcionalno)	3.7V, 13200mAh
Dimenzije (Š x V x D)	340 x 177 x 90 mm
Težina	2.60 kg
