XDG3000 Serija Dual Trace Counter Waveform Generator
- 1. Brzina uzorkovanja 25 GS/s i frekvencijska rezolucija od 1 μHz
- Do 1M proizvoljne dužine talasnog oblika
- Sveobuhvatan izlaz valnog oblika: 6 grupnih osnovnih valnih oblika i 152 grupnih ugrađenih proizvoljnih valnih oblika
XDG3000 Serija Dual Trace counter generator talasnog oblika
opis proizvoda
2-CH
+Napredna DDS tehnologija
Rezolucija frekvencije + 1μHz
+ Vertikalna rezolucija: 14 bita, maksimalna dužina talasnog oblika 1M
+ Sveobuhvatan izlaz valnog oblika:
6 osnovnih talasnih oblika i 150 ugrađenih proizvoljnih talasnih oblika
+ Sveobuhvatne funkcije modulacije: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep i Burst
+ Integrisan frekventni brojač visoke preciznosti, podržani opseg 100MHz - 200MHz

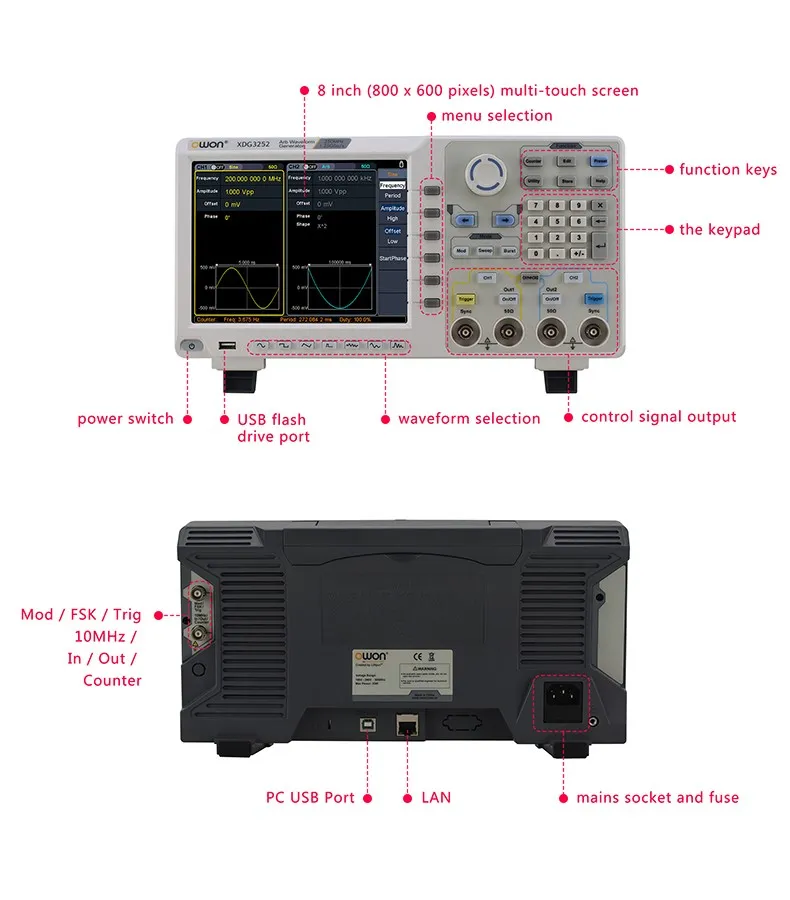

+ 8 inčni multi-touch ekran, lakše korisničko iskustvo
Prednost
Dvokanalni izlaz jednakih performansi
Dvokanalni izlaz daje ujednačene performanse na oba kanala, osiguravajući jednak i dosljedan nivo funkcionalnosti.
Bogata funkcija sweep
Funkciju sweep karakteriziraju njene opsežne mogućnosti, nudeći raznolik i sveobuhvatan raspon funkcija za detaljnu analizu i modulaciju valnog oblika.
Bogata analogna i digitalna modulacija
Uključujući različite mogućnosti analogne i digitalne modulacije, uređaj nudi široku lepezu opcija za manipulaciju i poboljšanje signala, osiguravajući sveobuhvatan raspon funkcionalnosti za različite aplikacije.
Ugrađeno 152 proizvoljna valna oblika
Uređaj je opremljen sa opsežnom ugrađenom bibliotekom koja sadrži 152 proizvoljna valna oblika. Ova funkcija korisnicima pruža raznolik izbor unaprijed definiranih valnih oblika, povećavajući fleksibilnost i pogodnost za generiranje i analizu signala u različitim aplikacijama.
|
Model |
XDG2100 |
XDG2080 |
XDG2060 |
XDG2035 |
XDG2030 |
|
Kanal |
2 |
||||
|
Frekvencijski izlaz |
100MHz |
80MHz |
60MHz |
35MHz |
30MHz |
|
Sample Rate |
500MSa/s |
||||
|
Vertikalna rezolucija |
14 bita |
||||
|
Waveform |
|||||
|
Standard Waveform |
sinus, kvadrat, puls, rampa, šum i harmonik |
||||
|
Arbitrary Waveform |
eksponencijalni porast, eksponencijalni pad, sin(x)/x, korak talasa i drugo, |
||||
|
Frekvencija (rezolucija 1μHz) |
|||||
|
Sine |
1μHz-100MHz |
1μHz-80MHz |
1μHz-60MHz |
1μHz-35MHz |
1μHz-30MHz |
|
Square |
1μHz ~ 30MHz |
1μHz ~ 30MHz |
1μHz ~ 30MHz |
1μHz ~ 15MHz |
1μHz-15MHz |
|
Puls |
1μHz ~ 25MHz |
1μHz ~ 25MHz |
1μHz ~ 25MHz |
1μHz ~ 15MHz |
1μHz-15MHz |
|
Rampa |
1μHz ~ 3MHz |
1μHz ~ 3MHz |
1μHz ~ 3MHz |
1μHz ~ 3MHz |
1μHz-3MHz |
|
Buka (-3dB, tipično) |
100MHz |
80MHz |
60MHz |
35MHz |
30MHz |
|
Arbitrary Waveform |
1μHz ~15MHz |
1μHz ~15MHz |
1μHz ~15MHz |
1μHz ~15MHz |
1μHz-15MHz |
|
Harmonic |
1μHz ~50MHz |
1μHz ~40MHz |
1μHz ~30MHz |
1μHz ~17.5MHz |
1μHz-15MHz |
|
Preciznost |
±2ppm, 25 stepeni ±5 stepeni |
||||
|
Dužina talasnog oblika |
2 poena - 10M poena |
||||
|
Amplituda |
|||||
|
u opterećenje od 50Ω |
1mVpp ~ 10Vpp (manje ili jednako 25MHz); |
||||
|
Modulacija |
|||||
|
Tip |
AM,DSB-AM,FM,PM,ASK,FSK,PSK,BPSK,QPSK,3FSK,4FSK,OSK,PWM,SUM |
||||
|
Brojač frekvencija |
|||||
|
Funkcija |
Učestalost, period, +širina, -širina, +dužnost i -dužnost |
||||
|
Frekvencijski opseg |
100mHz ~ 200MHz |
||||
|
Rezolucija frekvencije |
7 cifara |
||||
|
Ulaz / Izlaz |
|||||
|
Način unosa |
frekventni brojač, |
||||
|
Komunikacijski interfejs |
USB host, USB uređaj, LAN, RS232 (opciono) |
||||
|
Mehaničke specifikacije |
|||||
|
Veličina |
340 mm x 177 mm x 90 mm |
||||
|
Težina |
2,3 kg |
||||
