U elektronici koristimo raznovrsnu opremu za testiranje iosciloskopjedan je od najčešće korištenih dijelova opreme. Kada koristimo osciloskop, sondu koristimo za mjerenje fizičkih faktora kao što su vrijeme, frekvencija i napon. Ali jeste li se ikada zapitali kako sonda mjeri ove fizičke faktore?
Da bismo riješili ovo pitanje, moramo srušiti sondu osciloskopa i pogledati unutra. Sonda koristi BNC konektor sa oklopljenim kablom za povezivanje sa osciloskopom. Ako umjesto toga koristite dvije žice za spajanje na osciloskop, došlo bi do izobličenja signala. U ekstremnom slučaju, ulaz pravougaonog talasa mogao bi rezultirati talasastim talasom! Kako se ovo moglo dogoditi?

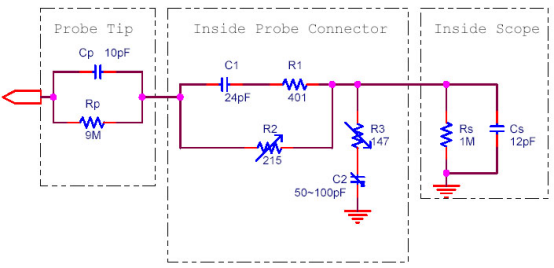

Osciloskopi općenito koriste veću ulaznu impedanciju kako bi smanjili utjecaj na ispitni krug. Stoga ćete vidjeti otpornik od 1M oma ili sličan krug iza BNC konektora sonde. Postoji mali kapacitet koji će formirati filter na ulaznom interfejsu, što uzrokuje mjerljivo izobličenje valnog oblika. Način rješavanja ovog problema ovisi o načinu na koji je sonda dizajnirana.
Uglavnom,osciloskopSonda će koristiti paralelno podesivi kondenzator kako bi nadoknadio udar ovog dijela kabla, neke sonde imaju kompenzacijske kondenzatore koji nam omogućavaju da ga prilagodimo kako bismo postigli idealan učinak. Ako na vašem osciloskopu postoji izvor pravougaonog vala, možete zakačiti sondu na izvor signala i podesiti kondenzator tako da kvadratni val prikazan na ekranu postane najsavršeniji "kvadratni val". Veliki kondenzator omogućava sondi da formira niskopropusni filtar i obrnuto će formirati visokopropusni filter. Stoga pazite da podesite sondu kako biste postigli najbolje rezultate.
Većina sondi će imati preklopni atenuator za prigušivanje signala za očitavanje viših napona. Na primjer, ako odaberete 10x atenuator i izmjerite signal od 1V, opseg će pokazati 100mV. Morate osigurati da je ulaz vašeg osciloskopa postavljen na istu postavku atenuatora kao i sonda kako bi prikazani napon signala bio ispravan.
Sonda koristi strujno kolo visoke impedancije kako bi osiguralo da mjerni krug ne ometa mjerni dio, ali ponekad ćemo možda morati izmjeriti kola testom niske impedancije. Na primjer, 50-ohm impedansni RF izlazni krug, obična osciloskopska sonda obično nije prikladna za ovo mjerenje. Morate koristiti trosmjerni BNC da uskladite krajnji otpor 50-oma i direktno se povezati na 50-ohmski izlaz na drugom kraju.
